文章出处：金华市国丰橡塑有限公司 发布时间：2019-08-141:14 点击数：4298

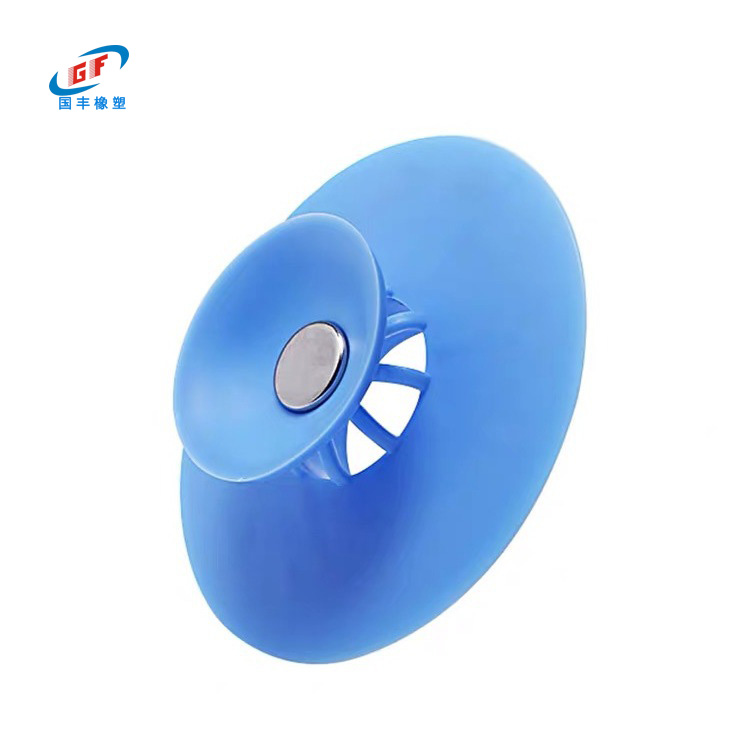

最近工程部在开发一款TPR地漏材料，因为客户产品设计比较光滑，而且有各种造型，导致脱模难，注塑加工成型冷却时间长，时间短就很容易顶伤产品。

如何改善TPE材料在加工成型时粘模？TPE材料在注塑成型加工过程中，粘模是比较常见的生产问题，主要有主流道粘模和产品粘前模。台湾日本的一般叫公模和母模，香港的一般叫前模和后模，其实公模=后模，母模=前模，国内还有叫动模和定模的。

　　一、主流道粘模解决方法：

　　1、因为TPE,TPR材料的软胶特殊性，模具表面越是光滑，吸附力越大，这点和硬胶材料正好相反，所以可以把浇口衬套进行放电加工，保留一定粗细的放电纹，减小流道的吸附力;

2、流槽顶针采用流槽销式样的倒扣形状，增加拉流道的力量，不用担心有了倒扣，流道会取不出来，因为这是软胶，当然，倒扣的角度可以从小做起，慢慢实验，如果采用一般的Z形针，有可能拉力不够，导致流道粘母模。

二、粘模可以从模具结构，注塑机调试和TPE配方调整入手。

　　1、如果模具可以做成雾面会改善脱模;

　　2、模具的排气结构合理也可以给改善一些;

　　3、降低成型温度，可以的话保压低一些，最后阶段的射速慢一点;

　　4 、TPE材料料是重要的一环，配方尽量降低充油比例，本质是让充油比例合适，石蜡级的油会更好一些。选择合适牌号的SEBS和SBS也是很重要的;

　　5、用助剂来改善脱模是锦上添花，有时候是决定因素，有机硅脱模助剂是不错的选择，合适的有机硅助剂不会产生喷霜、污染模具等问题。

　　三、产品粘模解决方法：

　　1.公模尽量抛光成镜面，增加吸附力，这点也是和硬胶树脂相反;

　　2.公模的拔模角度可以适量做小，或者干脆不做拔模，如果允许的话，甚至可以做逆拔模;

　　3.顶针头部可以加十字筋条;

　　4.从成型工艺方面考虑，可以母模接高模温，公模接低模温;

　　5、调整TPE,TPR材料的配方，将注塑加工温度调低。

　　通过上述方案，TPE,TPR材料(软胶)的粘模问题基本可以解决。

    国丰橡塑----不仅是热塑性弹性体TPE、TPR生产厂家，我们更是TPE应用专家，我们一直秉承采用高端环保原料，在保证客户产品价值的前提下设计专属您的应用解决方案。如果您对我们的产品有疑问或者感兴趣，请联系我们的客服QQ:195519253,24小时服务热线：13516988867。国丰橡塑懂您，更懂弹性体TPE。

标签：TPE注塑成型 脱模 模具
